              磁傳感器和功率IC的工業應用 Allegro電動機驅動器解決方案

              電子設計 ? 2021-04-30 15:18 ? 次閱讀

              Allegro提供了多種高度可靠的磁傳感器和功率集成電路(IC),可滿足較長的產品壽命和工業市場應用的診斷要求。Allegro的小尺寸電流傳感器IC在電機控制,電源,機器人和照明應用中提供電隔離的,幾乎無損的電流測量。高精度,非接觸式位置傳感器IC用于精密的線性和旋轉位置控制,電機控制和換向以及開路或關門檢測應用。Allegro廣泛的電機和風扇驅動器IC系列可實現工業自動化和通用電機控制應用中各種類型電機的平穩,安靜和高效運行。

              工業應用包括標牌,電動工具,制造自動化,介質診斷設備和電機控制。

              標牌

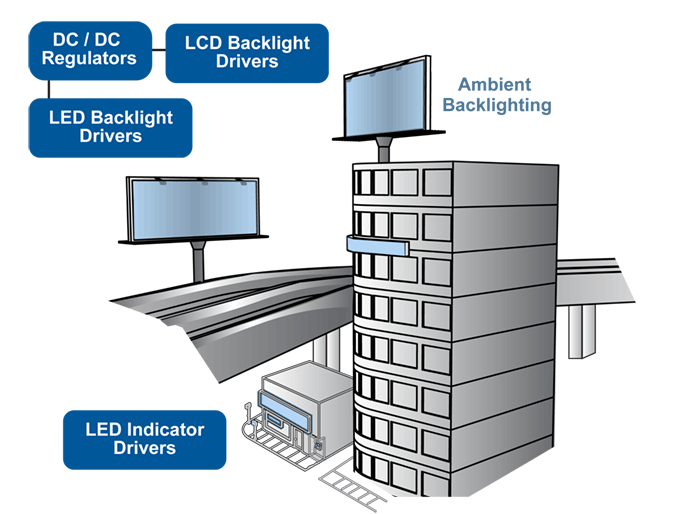

              Allegro為顯示和標牌應用提供LED驅動器,例如廣告牌,通道字母,LED視頻顯示器,留言板,股票行情顯示和計分板。根據所需的LED電流和/或LED陣列配置,高電流和低電流設備均可用。器件也可以級聯,并提供PWM調光功能。


              電動工具

              電動工具行業的開發工作越來越集中于創建智能,節能的工具。要特別注意制造便攜式,符合人體工程學且安靜的產品。隨著越來越多的家庭用戶開始購買更高質量的工具,這些驅動力導致了客戶群體的擴大。


              Allegro提供了適用于這些產品的各種設備。通常,將磁性霍爾傳感器用作機械事件的鏡像是一種用于感測位置,線性運動或角度的無接觸且更可靠的解決方案。使用帶有PWM輸出的線性霍爾的電鉆節氣門就是這種實現的一個很好的例子。無刷直流電動機的出現提供了高可靠性的運行,并需要高效的驅動器IC。Allegro為有刷和無刷直流電動機提供了廣泛的驅動器解決方案。Allegro的電源管理和基于霍爾的電流感測解決方案也非常適合此類應用。

              制造自動化

              自動化制造過程可能需要多種IC解決方案,包括電機驅動器,電壓調節器,顯示驅動器以及速度,位置,扭矩和電流傳感器。Allegro電動機驅動器解決方案包括步進電動機驅動器,DC電動機驅動器和無刷DC電動機驅動器,它們均具有集成的DMOS功率輸出或MOSFET柵極驅動器,以滿足更高的功率要求。Allegro的電動機驅動器IC可以滿足您的位置,速度或扭矩控制應用的需求。Allegro有多種DC / DC穩壓器可供選擇,這些穩壓器可處理高達50V的輸入電壓,以及用于背光和/或LED指示器的LED驅動器。


              Allegro提供各種基于霍爾的位置和電流傳感器,這些傳感器提供必要的反饋信號以優化系統性能并能夠快速檢測故障狀況,從而避免發生昂貴的損壞。當前的傳感器包括獲得專利的封裝技術,該技術可提供非常高的電壓隔離水平,以增強系統安全性。
